電動V型調節球閥

ZDRV型電動V型調節球閥為電動單元組合儀表中執行單元，可實現比例調節，接收ON-OFF或4-20mAC或1-5VDC的信號進行比例動作的小型、堅固、高精度的電動執行機構，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等行業，實現管道中介質流量調節和切斷，以達到生產過程按一定的規范進行。

電動執行器：

天沃電動法蘭球閥標配采用自行研發的TT系列或QT系列電動執行器，可以現場操作也可以遠距離控制，詳情請瀏覽：QT系列電動執行器TT系列電動執行器

附件選擇：

調節型V型球閥：閥體+支架+調節型電動執行器

開關型V型球閥：閥體+支架+開關型電動執行器

【設計標準】

1、法蘭標準：GB/T9113.1-2000

JB/T79.1-1994

HG20592-1997

ASME B 16.5

EN 1092-1：2001

2、壓力-溫度額定值：GB/T12224-2007

ASME B 16.34

ISO7005-1

3、結構長度：a、對夾式：特殊尺寸；

b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;

4、適應溫度范圍：a、常溫型：-29℃～120℃

b、中溫型：-29℃～200℃

c、高溫型：-29℃～300℃

5、密封與強度試驗標準：

強度及密封試驗標準：GB/T 4213-2007；

密封等級：GB/T 4213-2007 V級；

強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。

閥座最大允許泄漏量

規格 硬密封閥座 軟密封閥座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min

【流量特性】

V型球閥流量特性圖

標準產品CV值表

規格 硬密封閥座 軟密封閥座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600

電動V型調節球閥–標準技術參數

TT系列電動V型調節球閥實物圖

閥體

型式：直通型鑄造球閥

閥尺寸：DN25～300

額定壓力：PN16～PN100

連接形式：對夾式（DN25～50）

法蘭式（DN65～300）

法蘭標準：鋼制法蘭按GB9113-2000，

JB/T79-94

密封面型式：PN16為凸面

PN40、63為凹凸面

法蘭端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

結構形式：按閥芯是否偏心分

無偏心V型球閥、偏心V型球閥

按密封圈材料分

增強聚四氟乙烯軟密封

（-20℃～+180℃）

對位聚苯軟密封

（-20℃～+300℃）

金屬堆焊司太立合金硬密封

（-40℃～+450℃）

按閥體結構分

夾套型

夾套保溫型夾套載熱體接口Rp3/4″

壓蓋型式：壓板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

墊片：型式：齒型和平型

材料：F4/改性F4，

不銹鋼+石墨

執行機構

型式：TT系列、QT系列

閥作用：正作用，反作用

控制動作：比例控制

電源：AC100、200、220V、50/60Hz

轉角：90°

功耗：65/70/200/350W

輸入信號：4-20mADC或1-5VDC

輸出信號：4-20mADC

絕緣電阻：100MΩ（500VDC）

耐電壓：1500VAC1分鐘

外殼材料：鋁合金壓鑄

外殼防護：IP55

電機保護：過熱保護器（自動恢復型）

配線接口：G1/4×2

環境溫度：-25℃～+55℃

環境濕度：10～90%RH

伺服控制盒：全半導體，樹脂澆鑄

手動裝置：手輪（QT系列）

可卸式扳手（TT系列）

TT系列電動V型球閥外形尺寸表

對夾式電動V型球閥結構圖
法蘭式電動V型球閥結構圖
DN(mm) L0 L D H1 H2 H3
25 207 50 64 101 178 67
32 207 55 74 111 187 72
40 207 60 82 121 187 77
50 207 75 100 126 204 82
65 256 145 / 136 235 95
80 256 165 / 146 235 105
100 256 194 / 151 245 130
125 256 210 / 176 245 155
150 380 229 / 196 285 170
200 380 243 / 216 322 210
250 380 297 / 300 322 245
300 380 338 / 385 345 280

]]> http://www.pxjdx.cn/diandong-vxingqiufa.html/feed/ 0 氣動V型球閥 http://www.pxjdx.cn/qidong-vxingqiufa.html http://www.pxjdx.cn/qidong-vxingqiufa.html#comments Thu, 25 Aug 2011 13:37:15 +0000 tenvo http://www.pxjdx.cn/?p=4900
氣動V型調節球閥

ZSHV型氣動V型調節球閥是一種旋轉型調節球閥，可選用天沃ZS系列曲臂活塞式執行器(推薦)，或AT、GT等系列氣動執行器，與閥門定位器配套使用，可實現比例調節。氣動V型調節球閥閥體流道阻力小，流量系數大，1/4球面V形開口閥芯提供近似等百分比流量特性。調節球閥配用氣動活塞式執行機構輸出力巨大，動作靈敏，并采用轉角直接指示和反饋，廣泛應用于石油、化工、造紙、冶金、污水處理等生產部門的氣體、蒸汽、液體輸送管道中介質流量調節和切斷，以達到生產過程一定的規范進行。

氣動執行器：

天沃氣動執行器在綜合運用英國TENVO設計工藝的基礎上進行研制、開發而成，ZS系列曲臂活塞式執行器控制精度高，回差和死區小，控制過程靈敏度高，詳情請瀏覽：ZS系列氣動執行器

附件選擇：

調節型V型球閥：閥體+支架+氣動執行器+電氣閥門定位器+空氣過濾器

開關型V型球閥：閥體+支架+氣動執行器+電磁閥+限位開關+空氣過濾器

【設計標準】

1、法蘭標準：GB/T9113.1-2000

JB/T79.1-1994

HG20592-1997

ASME B 16.5

EN 1092-1：2001

2、壓力-溫度額定值：GB/T12224-2007

ASME B 16.34

ISO7005-1

3、結構長度：a、對夾式：特殊尺寸；

b、法蘭式：ISA S75.04-1995，IEC/DIN 534-3-2;

4、適應溫度范圍：a、常溫型：-29℃～120℃

b、中溫型：-29℃～200℃

c、高溫型：-29℃～300℃

5、密封與強度試驗標準：

強度及密封試驗標準：GB/T 4213-2007；

密封等級：GB/T 4213-2007 V級；

強度試驗壓力是按公稱壓力的1.5倍，閥座密封試驗壓力是按使用最大壓差的1.1倍壓力進行，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。

閥座最大允許泄漏量

規格 硬密封閥座 軟密封閥座
DN25(1″) 1.50ml/min 0.15ml/min
DN32(1-1/4″) 1.80ml/min 0.20ml/min
DN40(1-1/2″) 2.40ml/min 0.24ml/min
DN50(2″) 3.00ml/min 0.3ml/min
DN65(2-1/2″) 3.90ml/min 0.39ml/min
DN80(3″) 4.80ml/min 0.48ml/min
DN100(4″) 6.00ml/min 0.60ml/min
DN125(5″) 7.50ml/min 0.75ml/min
DN150(6″) 9.00ml/min 0.90ml/min
DN200(8″) 12.00ml/min 1.20ml/min
DN250(10″) 15.00ml/min 1.50ml/min
DN300(12″) 18.00ml/min 1.80ml/min
DN350(14″) 21.00ml/min 2.10ml/min
DN400(16″) 24.00ml/min 2.40ml/min

【流量特性】

V型球閥流量特性圖

標準產品CV值表

規格 硬密封閥座 軟密封閥座
DN25(1″) 45 26
DN32(1-1/4″) 70 50
DN40(1-1/2″) 110 70
DN50(2″) 180 120
DN65(2-1/2″) 280 220
DN80(3″) 420 340
DN100(4″) 620 520
DN125(5″) 920 810
DN150(6″) 1320 1100
DN200(8″) 2150 1800
DN250(10″) 3250 2800
DN300(12″) 4680 4100
DN350(14″) 6580 5800
DN400(16″) 8900 7600

ZS系列雙作用氣動V型球閥外形尺寸

對夾式氣動V型球閥正面結構圖
對夾式氣動V型球閥側面結構圖
法蘭式氣動V型球閥正面結構圖
法蘭式氣動V型球閥側面結構圖
DN A L B H C D D1
25 270 390 140 133 105 85 85
32 270 390 140 138 105 85 85
40 275 395 140 140 115 85 85
50 275 395 140 150 115 85 85
65 296 440 150 165 125 85 85
80 300 445 150 178 135 85 90
100 300 445 150 190 135 85 102
125 343 507 155 205 155 85 97
150 343 507 155 235 170 85 129
200 418 617 190 265 200 85 123
250 502 742 224 317 260 92 149
300 520 760 224 362 280 / 148
350 605 900 277 437 330 / 179
400 620 900 277 492 330 / 180

ZSHV氣動V型調節球閥–標準技術參數

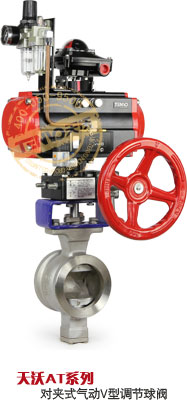

裝配AT系列氣動執行器-對夾式氣動V型球閥

閥體

型式：直通型鑄造球閥

閥尺寸：DN25～300

額定壓力：PN16～PN100

連接形式：對夾式（DN25～50）

法蘭式（DN65～300）

法蘭標準：鋼制法蘭按GB9113-2000，

JB/T79-94

密封面型式：PN16為凸面

PN40、63為凹凸面

法蘭端面距：按GB12221-89

材料：ZG230～450

ZG1Cr18Ni9Ti

ZG1Cr18Ni12Mo2Ti

結構形式：按閥芯是否偏心分

無偏心V型球閥、偏心V型球閥

按密封圈材料分

增強聚四氟乙烯軟密封

（-20℃～+180℃）

對位聚苯軟密封

（-20℃～+300℃）

金屬堆焊司太立合金硬密封

（-40℃～+450℃）

按閥體結構分

夾套型

夾套保溫型夾套載熱體接口Rp3/4″

壓蓋型式：壓板式

填料：V型聚四氟乙烯填料，

柔性石墨填料

墊片：型式：齒型和平型

材料：F4/改性F4，

不銹鋼+石墨

閥內組件

閥芯：1/4球面等百分比特性V型缺口閥芯

密封圈：球型密封面

材料：軟密封：增強聚四氟乙烯/對位聚苯

硬密封：金屬堆焊司太立合金

執行機構

型式：氣動活塞式執行機構（GT、AT系列）

閥作用：單作用（彈簧復位）氣開式和氣關式

雙作用（雙氣缸）

供氣壓力：0.4～0.6MPa

閥作用（閥芯正裝）

單作用（配單作用執行機構）

氣關時，當氣源故障時，執行機構彈簧將閥打開

氣開時，當氣源故障時，執行機構彈簧將閥關閉

雙作用（配雙作用執行機構）

附件（根據要求配置）

定位器，空氣過濾減壓閥，手輪機構，

限位開關，電磁閥，閥位傳送器，

繼動器，保位閥，其它

性能

可調范圍：100：1

閥座泄漏率（對于額定Kv值%）：

金屬密封：小于0.01%或0.001%

（ANSIB16.104-1976Ⅳ級）

軟密封：小于0.00001%以下

（ANSIB16.104-1976Ⅳ級）

回差：小于全行程的1% （帶定位器）

小于全行程的3%～5% （不帶定位器）

基本誤差：小于全行程的±1% （帶定位器）

小于全行程的±5% （不帶定位器）

]]> http://www.pxjdx.cn/qidong-vxingqiufa.html/feed/ 0 法蘭式V型球閥 http://www.pxjdx.cn/falanshi-vxingqiuf.html http://www.pxjdx.cn/falanshi-vxingqiuf.html#comments Sun, 29 May 2011 04:42:56 +0000 tenvo http://www.pxjdx.cn/?p=4885
法蘭式V型球閥

法蘭式V型球閥-產品特點

1. 閥體整體式結構：閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。

2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。

3. 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。

4. 經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。

5. 介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。

6. 小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小CV值精確控制。

壓力等級

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

適應溫度范圍

常溫型：-29℃～120℃

中溫型：-29℃～200℃

高溫型：-29℃～300℃

壓力-溫度額定值

GB/T12224-2007

ASME B16.34-2003

ISO 1092-1：2001

法蘭式V型球閥-零件清單

序號 名稱 數量（件） 材料
1 閥體 1 CF8
2 O型圈 1 氟橡膠
3 閥座 1 304堆焊硬質合金
4 彈簧 1 17-7PH
5 密封座蓋 1 304
6 內六角螺釘 4 304
7 閥芯 1 CF8表面鍍硬鉻
8 圓柱銷 2 304
9 自潤滑軸承 2 304+PTFE
10 下閥桿 1 17-4PH
11 O型圈 1 氟橡膠
12 平墊片 4 304
13 環墊 1 PTFE
14 調節墊片 1 PTFE
15 后壓蓋 1 CF8
16 螺栓 4 304
17 雙頭螺栓 2 304
18 平鍵 1 304
19 下填料 1 PTFE
20 中填料 1組 PTFE
21 上填料 1 PTFE
22 填料壓蓋 1 CF8
23 螺母 2 304
24 上閥桿 1 17-4PH
25 平鍵 1 45
法蘭式V型球閥零件圖

法蘭式V型球閥閥體外型尺寸表

法蘭式V型球閥正面結構圖
法蘭式V型球閥側面結構圖
法蘭式V型球閥平臺圖

PN16法蘭式V型球閥

DN A H B b1 f C T Y L Φd h1 h S K M Z
25 102 51 115 16 2 38 81 73 102 16 64 35 75 / 2-M10 5
32 102 51 140 18 2 45 86 78 100 16 62 35 75 / 2-M10 5
40 114 57 150 18 2 50 90 80 102 16 64 35 75 / 2-M10 5
50 124 60 165 20 2 62 93 90 104 16 66 35 75 / 2-M10 5
65 145 70 185 20 2 73 108 105 102 16 64 35 75 / 2-M10 5
80 165 75 200 20 2 90 123 118 110 20 68 35 90 / 2-M12 6
100 194 92 220 22 2 115 138 130 108 20 66 35 90 / 2-M12 6
125 194 97 250 22 2 134 148 145 110 25 65 40 90 / 2-M12 8
150 229 110 285 24 2 164 170 170 124 30 69 50 110 40 4-M12 8
200 243 120 340 24 2 206 200 201 124 30 69 50 110 40 4-M12 8
250 297 148 405 26 2 260 240 237 140 40 77 60 135 40 4-M16 12
300 338 190 460 28 2 316 286 282 140 40 77 60 135 40 4-M16 12
350 400 221 520 30 2 372 330 337 170 50 105 60 140 64 4-M16 14
400 400 220 580 32 2 420 367 372 212 60 127 80 170 80 4-M20 18

150Lb法蘭式V型球閥

inch A H B b1 f C T Y L Φd h1 h S K M Z
1 102 51 108 14.5 2 38 81 73 102 16 64 35 75 / 2-M10 5
1-1/4 102 51 115 14.5 2 45 86 78 100 16 62 35 75 / 2-M10 5
1-1/2 114 57 127 14.5 2 50 90 80 102 16 64 35 75 / 2-M10 5
2 124 60 152 16.3 2 62 93 90 104 16 66 35 75 / 2-M10 5
2-1/2 145 70 180 18 2 73 108 105 102 16 64 35 75 / 2-M10 5
3 165 75 191 19.5 2 90 123 118 110 20 68 35 90 / 2-M12 6
4 194 92 230 24 2 115 138 130 108 20 66 35 90 / 2-M12 6
5 194 97 255 24.3 2 134 148 145 110 25 65 40 90 / 2-M12 8
6 229 110 280 26 2 164 170 170 124 30 69 50 110 40 4-M12 8
8 243 120 340 29 2 206 200 201 124 30 69 50 110 40 4-M12 8
10 297 148 405 30.6 2 260 240 237 140 40 77 60 135 40 4-M16 12
12 338 190 485 32.2 2 316 286 282 140 40 77 60 135 40 4-M16 12
14 400 221 535 35.4 2 372 330 337 170 50 105 60 140 64 4-M16 14
16 400 220 595 37 2 420 367 372 212 60 127 80 170 80 4-M20 18

法蘭式V型球閥其它類型展示

ZS系列電動法蘭式V型球閥
QT系列電動法蘭式V型球閥

]]> http://www.pxjdx.cn/falanshi-vxingqiuf.html/feed/ 0 對夾式V型球閥 http://www.pxjdx.cn/duijiashi-vxing-qiufa.html http://www.pxjdx.cn/duijiashi-vxing-qiufa.html#comments Sat, 28 May 2011 18:06:50 +0000 tenvo http://www.pxjdx.cn/?p=4875
對夾式V型球閥

對夾式V型球閥-產品特點:

1. 閥體整體式結構：閥體都是整體側裝式結構，結構剛性強，不容易引起變形和外泄。

2. 上下自潤滑軸承：閥體內裝有上下自潤滑軸承，與閥桿接觸面積大，承載能力高，磨擦系數小，使閥門的扭矩減少。

3. 閥座可根據介質和工況的需要，選金屬硬密封或PTFE軟密封：金屬硬密封閥座密封表面堆焊硬質合金，球表面鍍硬鉻或作噴焊、離子氮化等硬化處理，使密封面使用壽命增強，耐溫提高；軟密封PTFE閥座或增強PTFE閥座密封性好，耐腐蝕，適應范圍廣。

4. 經濟實用性：閥體重量輕，閥桿扭矩小，配用氣動或電動執行器相應規格小，與其它類型的調節閥相比，性價比高。

5. 介質適應范圍廣：由于V型開口與閥座之間的剪切作用力，及閥內腔流道的光滑圓整，使介質不易積存于內腔，所以它除適合液體介質外，更適合于帶纖維及固體顆料介質的系統控制。

6. 小流量精確控制：通過對小口徑閥芯特殊V型開口的加工，可實現小CV值精確控制。

壓力等級:

DIN PN10、PN16

PN25、PN40

ANSI 150、ANSI 300

適應溫度范圍:

常溫型：-29℃～120℃

中溫型：-29℃～200℃

高溫型：-29℃～300℃

對夾V型球閥-零件清單

序號 名稱 數量（件） 材料
1 閥體 1 CF8
2 O型圈 1 氟橡膠
3 閥座 1 304堆焊硬質合金
4 彈簧 1 17-7PH
5 密封座蓋 1 304
6 內六角螺釘 4 304
7 閥芯 1 CF8表面鍍硬鉻
8 圓柱銷 2 304
9 自潤滑軸承 2 304+PTFE
10 下閥桿 1 17-4PH
11 O型圈 1 氟橡膠
12 平墊片 4 304
13 環墊 1 PTFE
14 調節墊片 1 PTFE
15 后壓蓋 1 CF8
16 螺栓 4 304
17 雙頭螺栓 2 304
18 平鍵 1 304
19 下填料 1 PTFE
20 中填料 1組 PTFE
21 上填料 1 PTFE
22 填料壓蓋 1 CF8
23 螺母 2 304
24 上閥桿 1 17-4PH
25 平鍵 1 45

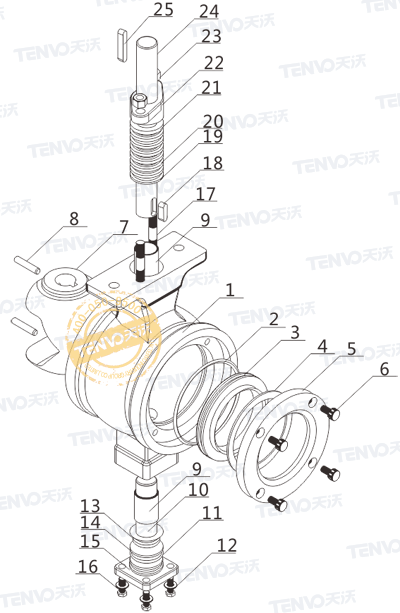

對夾式V型球閥零件圖

對夾式V型球閥閥體外型尺寸表

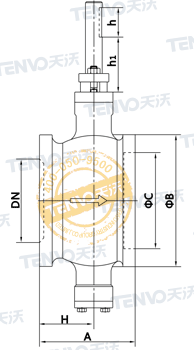

對夾式V型球閥正面結構圖

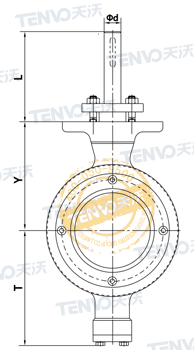

對夾式V型球閥側面結構圖
對夾式V型球閥壓蓋圖
DN A H B C T Y L Φd h1 h S K M Z
25 50 30 68 38 81 73 102 16 64 35 75 / 2-M10 5
32 60 35 76 45 86 78 100 16 62 35 75 / 2-M10 5
40 60 35 84 50 90 80 102 16 64 35 75 / 2-M10 5
50 75 43 100 62 93 90 104 16 66 35 75 / 2-M10 5
65 100 50 118 73 108 105 102 16 64 35 75 / 2-M10 5
80 100 57 132 90 123 118 110 20 68 35 90 / 2-M12 6
100 115 65 158 115 138 130 108 20 66 35 90 / 2-M12 6
125 129 78 184 134 148 145 110 25 65 40 90 / 2-M12 8
150 160 95 216 164 170 170 124 30 69 50 110 40 2-M12 8
200 200 120 268 206 200 201 124 30 69 50 110 40 2-M12 8
250 240 148 326 260 240 237 140 40 77 60 135 40 2-M16 12

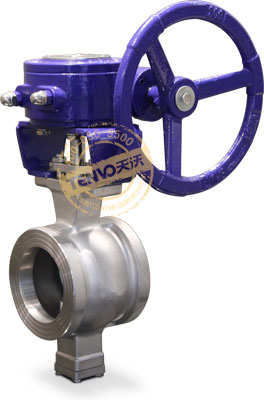

對夾式V型球閥其它類型展示

TT系列氣動對夾式V型球閥

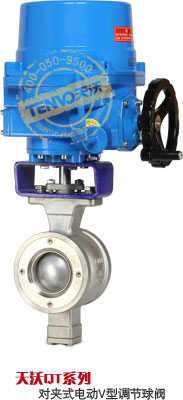

QT系列電動對夾式V型球閥

]]> http://www.pxjdx.cn/duijiashi-vxing-qiufa.html/feed/ 0
