Y42X直接作用式薄膜減壓閥以其在液體介質方面的高效應用，也稱為液體減壓閥或水用減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成，以膜片作為敏感元件來帶動閥瓣運動，控制閥瓣開度達到減壓、穩壓的目的。

Y42X薄膜式液體減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用，性能穩定，適用于水和非腐蝕性液體的管路。

Y42X薄膜式減壓閥同樣可適用于空氣、煤氣等氣體，但YK43F氣體減壓閥性能更出色。

特點總結：

直接作用薄膜式適用液體介質適用氣體介質

Y42X薄膜式液體減壓閥–流量系數（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

Y42X薄膜式液體減壓閥–主要技術參數和性能指標

公稱壓力（MPa）	1.0	1.6	2.5
殼體試驗壓力（MPa）	1.5	2.4	3.75
密封試驗壓力（MPa）	1.0	1.6	2.5
最高進口壓力（MPa）	1.0	1.6	2.5
出口壓力范圍（MPa）	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
滲透量	0
工作溫度	0℃～80℃

Y42X、Y42AX液體減壓閥–外形尺寸

DN	L			H1				H2
	PN16、25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	100	105	255	255	265	265
32	200	220	220	100	100	100	110	255	255	265	265
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	125	130	145	330	330	340	355
80	310	330	330	135	135	150	160	340	340	340	360
100	350	380	380	108	108	185	185	317	317	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	550	550	220	245	245	310	630	630	635	635
250	600	-	-	270	-	-	-	750	-	-	-
300	800	-	-	310	-	-	-	780	-	-	-
350	850	-	-	390	-	-	-	850	-	-	-
400	900	-	-	420	-	-	-	925	-	-	-

PN16僅為Y42X型直接作用式薄膜減壓閥；PN16～25可為Y42AX型直接作用彈簧活塞式減壓閥。

改進型Y42AX直接作用式水用減壓閥

Y42AX水用直接作用式減壓閥是在Y42X型的基礎上，以活塞代替膜片的壓力調節閥。比膜片式提高壽命三倍以上。口徑小于DN50的建議選用Y110和Y116(螺紋連接)的隔膜型減壓閥；口徑大于等于DN50的建議選用Y42AX(法蘭連接)的活塞型減壓閥。該類閥門屬于可調式減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變。閥門選材優質，性能可靠，使用壽命長。

作為彈簧薄膜式減壓閥的換代產品，Y42AX系列彈簧活塞式減壓閥具有以下優點：

1、使用壽命長，不存在膜片損壞的問題。

2、耐高壓，出口壓力高時，薄膜片就不行了，而活塞式可適應很高的出口壓力。

Y42AX水用減壓閥用于工作溫度0～90℃的水、空氣和非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。

Y42AX直接作用式水用減壓閥工作原理

1、本閥通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。

2、本閥介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓，迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力變化對出口壓力的影響，同時加大了出口壓力作用面積，即加大敏感元件作用面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。

直接作用薄膜式減壓閥補充說明

薄膜式減壓閥的敏感度較高，因為它沒有活塞的摩擦力。與活塞式減壓閥相比，薄膜行程比較小，且容易損壞；一般薄膜用橡膠或聚四氟乙烯制造，因此使用溫度受到限制。當工作溫度和工作壓力較高時，薄膜就需用銅或奧氏體不銹鋼制造。所以，薄膜式減壓閥在水、空氣等溫度與壓力不高的條件下使用較為普遍。

直接作用薄膜式水用減壓閥–安裝、使用注意事項

直接作用薄膜式水用減壓閥–調壓方法

1、關閉減壓閥前的閥門，開啟減壓閥后的閥門，制造下游低壓環境。

2、卸下減壓閥上端的防護罩把調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后截斷閥。

3、慢慢開啟減壓閥前的截斷閥至全開。

4、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后壓力表為準）調整好后，將鎖緊螺母背緊，擰上防護罩，打開減壓閥閥后截斷閥。

5、如調壓過頭，須從第一步開始重調，即只能從低壓往高壓調。

BRV2直接作用式減壓閥為不銹鋼材質閥體。適用于蒸汽和壓縮空氣系統。可輕易的安裝在接近制程的使用點上，使蒸汽輸送壓力更高，管徑更小，能利用的潛熱也相對增加許多，使低壓使用時效率更高。使用潔凈蒸汽的場合，通常其安裝管道和設備等均為不銹鋼材質。在負荷穩定時提供準確的壓力控制。YBRV2G為軟密封型號，用于壓縮空氣系統，或其它工業氣體。

特點總結：

直接作用式適用蒸汽或空氣系統最大口徑DN50

BRV71直接作用式減壓閥為鑄鋼材質閥體。適用于蒸汽和壓縮空氣系統。可輕易的安裝在接近制程的使用點上，使蒸汽輸送壓力更高，管徑更小，能利用的潛熱也相對增加許多，使低壓使用時效率更高。在負荷穩定時提供準確的壓力控制。BRV71G為軟密封型號，用于壓縮空氣系統，或其它工業氣體(不適用于氧氣)。

特點總結：

直接作用式適用蒸汽或空氣系統最大口徑DN50

Y13F-16T活塞式支管減壓閥廣泛應用于樓宇的主管減壓，在局部高壓或突然產生水壓的情況下，保護其后的生活、生產用水。活塞式支管減壓閥是三合一功能多用途減壓閥，自帶不銹鋼過濾網及出口壓力表（選裝），直接可以看到出水的壓力是否適合要求。而且能保證出口壓力在一定壓力時不受進口水口水壓的變化而波動。

該減壓閥廣泛用于高層建筑、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當的服務水壓和流量。鑒于水的漏失率和浪費程度幾乎同給水系統的水壓大小成正比，因此減壓閥具有改善系統運行工況和潛在節水作用，據統計其節水效果約為30％。

活塞式支管減壓閥是全黃銅材料，內部結構非常簡單，做工精細，質量可靠，經久耐用。帶不銹鋼過濾網，不需旁通管，配管極其簡單，能節省大量空間和配管成本。可以裝在任何自來水用設備前面。閥身標有進水方向，最大承壓1.6MPa,頂蓋處有壓力調節螺絲，可以根據自己需要調節不同0.1~0.6MPa的壓力.可滿足多種減壓要求，特別適用于總管減壓系統。

活塞支管減壓閥外形尺寸

YZ11X支管減壓閥采用直接作用隔膜式結構，主要用于各種建筑給水系統、清防系統、中央空調系統、采暖系統等，主要用于高層樓宇供水工程的底層減壓，在局部高壓或突然產生水壓的情況下，使入戶的水壓保持恒定值。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具，內部結構非常簡單無卡阻，性能可靠，經久耐用。

YZ11X支管減壓閥–主要技術參數

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（mm）	連接形式	閥體材料	出口壓力 （MPa）	工作溫度
支管減壓閥	YZ11X-16T、YZ11X-25T	1.6、2.5	15～50	內螺紋	青銅	0.05～0.6 （可調）	0～80℃
	YZ11X-16P、YZ11X-25P				不銹鋼

YZ11X支管減壓閥的工作原理

支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，它超過彈簧設定值時，壓縮彈簧作用閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。

YZ11X支管減壓閥的特點

1、具有耐臟防水垢的功能，無需過濾器、無需旁通管，配管極其簡單，能節省大量空間和配管成本。

2、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。

3、極佳的水力特性，壓力損失小，減壓比可達成10：1以上。

4、可滿足多種減壓要求，特別適用于支管減壓系統。

YZ11X支管減壓閥–外形尺寸

DN	mm	15	20	25	1.432	40	50
	in	1/2	3/4	1	1-1/4	1-1/2	2
H1		31	31	36	42	45	54
H2		60	75	88	93	98	130
L		76.5	76.5	85	98	102	117
ФG		59	73	81	81	85	98

YZ11X支管減壓閥–可能的故障原因

1、霜凍損壞，在寒冷地區注意保濕

2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。

3、彈簧擰的太緊，無法關閉，減壓閥直通P2=P1。

4、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝旁通管為宜。

YZ11X支管減壓閥的應用示例

當您必須在建筑物上安裝減壓閥時，您有二種選擇：Fig.A和Fig.B

Fig.A 采用干管減壓，使用一只減壓閥，當樓層在5層以下時，可以運用。缺點是每一層樓的水壓均不相同，一只大口徑減壓閥的價格較高。當樓層高過5層時，不可采用。

采用支管減壓，每一層樓均使用一只減壓閥，每一層水壓均為3.0bar。既有利于正常使用水，又有利于節約用水，同樣供水壓力，可為26層樓房供水僅需為1-21層安裝減壓閥。（每一層樓層高按3米計，即每升高一層樓，水壓下降0.3bar）如果主管路水壓太高（例如 2），您必須先將水壓降低，再采用支管減壓。

200P減壓閥為一直接作用可調式減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。

200P型為內螺紋連接減壓閥，由閥體、閥蓋、壓縮彈簧、閥桿及膜片等組成，采用閥后壓力直接傳遞作用于膜片下方并與膜片上方壓力保持最佳平衡狀態的結構。具有體型小巧，動作靈敏、快捷、性能可靠、使用壽命長、易于安裝等特點。易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。

200P可調式減壓閥在石油、化工、冶金、城建、制藥、食品、飲料、環保等行業應用廣泛。

200P減壓閥–技術參數

型號	公稱壓力（MPa）	閥體試驗壓力（MPa）	閥座試驗壓力（MPa）	最高流速（M/S）	減壓范圍
200P-10T	1.0	1.5	1.1	6	≤0.7MPa
200P-16T	1.6	2.4	1.76

200P減壓閥–主要零件材料

零件名稱	閥體、閥瓣	濾網、螺母、墊片、彈簧壓蓋	彈簧	O型圈
材料	鋁青銅	不銹鋼	60Si2Mn	丁腈橡膠

200P減壓閥–主要連接外型尺寸

公稱通徑DN	外形尺寸
	L	H	H1
15	112	170	130
20	112	183	130
25	135	189	143
32	165	242	195
40	192	273	222
50	231	307	252
65	260	282	210

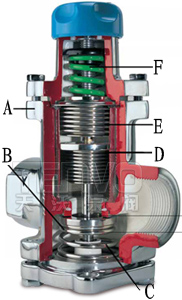

Y44H直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成，利用波紋管傳感閥門下游壓力驅動閥瓣，改變和控制閥門開度實現減壓穩壓功能。通過調節螺栓設定出口壓力。

波紋管減壓閥調壓、穩壓動作靈敏平衡，平衡波紋管可安全平衡主閥芯上的壓差，并備有下游壓力感應孔，使閥芯動作更穩定。更具有結構簡單，設計輕巧，使用方便，適用于氣體和液體介質的管路使用。

執行標準：JB79、GB9113、ANSI B16.5

Y44H直接作用式波紋管減壓閥–流量系數（Cv）

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

Y44H直接作用式波紋管減壓閥–主要零件材料

閥體、閥蓋	底蓋	閥座、閥瓣	波紋管	波紋管上墊	波紋管下墊	導向座	主閥彈簧	調節彈簧
WCB	WCB	2Cr13	1Cr18Ni9Ti	2Cr13	2Cr13	2Cr13	50CrVA	60Si2Mn

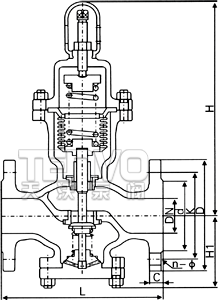

Y44H直接作用式波紋管減壓閥–連接尺寸

公稱 通徑 DN	外形尺寸
	L		H	H1	PN0.6MPa					PN1.0MPa					PN1.6MPa
	0.6、1.0MPa	1.6MPa			D	K	n-Ф	d	C	D	K	n-Ф	d	C	D	K	n-Ф	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	180	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	140	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20
