Y42X直接作用式薄膜減壓閥以其在液體介質方面的高效應用，也稱為液體減壓閥或水用減壓閥，主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成，以膜片作為敏感元件來帶動閥瓣運動，控制閥瓣開度達到減壓、穩壓的目的。

Y42X薄膜式液體減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用，性能穩定，適用于水和非腐蝕性液體的管路。

Y42X薄膜式減壓閥同樣可適用于空氣、煤氣等氣體，但YK43F氣體減壓閥性能更出色。

特點總結：

直接作用薄膜式適用液體介質適用氣體介質

Y42X薄膜式液體減壓閥–流量系數（Cv）

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

Y42X薄膜式液體減壓閥–主要技術參數和性能指標

公稱壓力（MPa）	1.0	1.6	2.5
殼體試驗壓力（MPa）	1.5	2.4	3.75
密封試驗壓力（MPa）	1.0	1.6	2.5
最高進口壓力（MPa）	1.0	1.6	2.5
出口壓力范圍（MPa）	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
滲透量	0
工作溫度	0℃～80℃

Y42X、Y42AX液體減壓閥–外形尺寸

DN	L			H1				H2
	PN16、25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
20	160	160	170	90	90	90	90	220	220	220	220
25	180	200	200	95	95	100	105	255	255	265	265
32	200	220	220	100	100	100	110	255	255	265	265
40	220	240	240	115	115	130	130	325	325	330	330
50	250	270	270	120	120	135	135	325	325	330	330
65	260	280	300	125	125	130	145	330	330	340	355
80	310	330	330	135	135	150	160	340	340	340	360
100	350	380	380	108	108	185	185	317	317	360	360
125	400	450	450	190	200	200	245	560	560	565	565
150	450	500	500	205	210	240	280	580	580	585	585
200	500	550	550	220	245	245	310	630	630	635	635
250	600	-	-	270	-	-	-	750	-	-	-
300	800	-	-	310	-	-	-	780	-	-	-
350	850	-	-	390	-	-	-	850	-	-	-
400	900	-	-	420	-	-	-	925	-	-	-

PN16僅為Y42X型直接作用式薄膜減壓閥；PN16～25可為Y42AX型直接作用彈簧活塞式減壓閥。

改進型Y42AX直接作用式水用減壓閥

Y42AX水用直接作用式減壓閥是在Y42X型的基礎上，以活塞代替膜片的壓力調節閥。比膜片式提高壽命三倍以上。口徑小于DN50的建議選用Y110和Y116(螺紋連接)的隔膜型減壓閥；口徑大于等于DN50的建議選用Y42AX(法蘭連接)的活塞型減壓閥。該類閥門屬于可調式減壓閥，閥后的壓力可根據需要調節，投入使用后閥后壓力始終減至并穩定在設定值，不因閥前壓力、流量的波動而改變。閥門選材優質，性能可靠，使用壽命長。

作為彈簧薄膜式減壓閥的換代產品，Y42AX系列彈簧活塞式減壓閥具有以下優點：

1、使用壽命長，不存在膜片損壞的問題。

2、耐高壓，出口壓力高時，薄膜片就不行了，而活塞式可適應很高的出口壓力。

Y42AX水用減壓閥用于工作溫度0～90℃的水、空氣和非腐蝕性液體管路上，在高層建筑的冷熱供水和消防供水的系統中，可取代常規分區水管，這樣可以簡化的節省系統的設備，降低工程造價，也可在各類壓機設備的冷卻系統中起著減壓、穩壓作用，的確是用戶理想的產品。

Y42AX直接作用式水用減壓閥工作原理

1、本閥通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。

2、本閥介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓，迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力變化對出口壓力的影響，同時加大了出口壓力作用面積，即加大敏感元件作用面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。

直接作用薄膜式減壓閥補充說明

薄膜式減壓閥的敏感度較高，因為它沒有活塞的摩擦力。與活塞式減壓閥相比，薄膜行程比較小，且容易損壞；一般薄膜用橡膠或聚四氟乙烯制造，因此使用溫度受到限制。當工作溫度和工作壓力較高時，薄膜就需用銅或奧氏體不銹鋼制造。所以，薄膜式減壓閥在水、空氣等溫度與壓力不高的條件下使用較為普遍。

直接作用薄膜式水用減壓閥–安裝、使用注意事項

直接作用薄膜式水用減壓閥–調壓方法

1、關閉減壓閥前的閥門，開啟減壓閥后的閥門，制造下游低壓環境。

2、卸下減壓閥上端的防護罩把調節螺釘按逆時針旋轉至最上位置（相對最低出口壓力），然后關閉減壓閥后截斷閥。

3、慢慢開啟減壓閥前的截斷閥至全開。

4、順時針緩慢旋轉調節螺釘，將出口壓力調至所需要的壓力（以閥后壓力表為準）調整好后，將鎖緊螺母背緊，擰上防護罩，打開減壓閥閥后截斷閥。

5、如調壓過頭，須從第一步開始重調，即只能從低壓往高壓調。

200X減壓閥是一種利用介質自身能量來調節與控制管路壓力的智能型閥門，用于生活給水、消防給水及其它工業給水系統，通過調節閥減壓導閥，即可調節主閥的出口壓力。出口壓力不因進口壓力、進口流量的變化而變化，安全可靠地將出口壓力維持在設定值上，并可根據需要調節設定值達到減壓的目的。200X減壓閥控制精確，性能穩定，安全可靠，安裝調節方便，使用壽命長。

200X減壓閥的作用與用途

調節與控制主閥的出口壓力，主閥出口壓力不因進口壓力變化而改變，亦不因主閥出口流量的變化而改變其出口壓力。可用于生活給水、消防系統及工業給水系統。

200X減壓閥的特點

200X減壓閥閥體采用了全通道流線型設計，流體阻力小，流量大。轉動方式上采用了水力操作，即利用管路中的進出口水壓差自動操作主閥瓣的上下移動，控制閥口開度，調節下游壓力，使下游壓力維持在導閥彈簧設定的壓力值上。當下游壓力超過設定值時，減壓閥將自動關閉，不管入口壓力怎樣波動，都可輸出穩定的出口壓力。不管下游流量怎樣變化，都能維持出口壓力穩定在導閥設定值上。同時通過導閥調節范圍大，保持工作平衡，無水錘沖出現象。

200X減壓閥連接尺寸

公稱通徑 DN（mm）	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L（mm）	230	250	241	292	330	356	495	622	698	787	900	978	1075	1230
H（mm）	270	305	320	400	455	502	636	750	913	913	1035	1035	1300	1370
H1（mm）	200	210	220	260	310	342	413	510	600	600	685	685	880	950

200X減壓閥–安裝要求

1、建議在管網系統中安裝排氣閥，以便減壓閥能穩定工作。

2、安裝時應注意閥體箭頭標注方向。為方便維護保養，應在減壓閥周圍留一定空間。

3、進出口壓力應不小于0.2MPa，小于0.2MPa穩定性能變差（出口壓力誤差加大）。

YX741X可調式減壓穩壓閥主要有兩種形式：隔膜型與活塞型，主要安裝在高層建筑給水系統以及其它給水系統的管道上，將較高的進口壓力降為符合要求的出口壓力。具有減壓效果可靠，調整操作方便，只需調節導閥的調節螺釘，就能獲得精確、穩定的出口壓力，既可減動壓，又可減靜壓。

YX741X可調式減壓穩壓閥節能效果好，采用半直線型流道寬閥體和等過流面積設計，使閥門阻力小，壓力損失小，流量大，系統動作靈敏，使用壽命長。重要零件均采用特殊材料，將維修的幾率降到最低。

YX741X可調式減壓穩壓閥–主要技術參數

公稱壓力	調節范圍	使用介質	適用溫度
1.0、1.6、2.5MPa	0.05～0.8MPa、0.12～1.4MPa、0.12～1.6MPa	水	0～80℃

YX741X可調式減壓穩壓閥–連接尺寸

公稱通徑 DN（mm）	40	50	65	85	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000	1200
L（mm）	240	240	270	300	350	400	480	500	605	700	800	900	900	1100	1150	1400	1500	1650	1800	2000
	165	203	222	241	305	356	394	457	533	610	686	762	864	914	1067	1350	1450	-	-	-
H（mm）	270	270	340	400	440	460	500	640	690	820	950	1150	1180	1550	1600	1750	1900	2606	2765	-
H1（mm）	-	293	328	364	418	481	543	673	729	927	957	1180	1218	1600	1800	2000	2300	2600	2700	2880

YX741X可調式減壓穩壓閥–安裝和調節

1、主閥應水平臥式安裝，安裝前要徹底清除管道內的雜物。要注意主閥體外箭頭水流方向，不要逆方向安裝。安裝后應確保沒管道應力作用在閥體及閥內部件上。

2、主閥前要裝一只軟密封閘閥(伸縮蝶閥)和一只過濾器，主閥后也要裝一只軟密封閘閥(伸縮蝶閥)，以便于維修。

3、通水前必須徹底沖洗管路系統。

4、試水時，要慢慢增加壓力，同時注意主閥體外的控制管道是否漏水。

5、導閥與導管控制系統已于出廠前裝配和調整完畢，如導閥出廠設定壓力值不適合現場要求，可通過擰緊或放松導閥上端螺釘來調節，順時針擰動螺釘為增加壓力，逆時針擰動螺釘為減少壓力．調節完后鎖緊螺母。

6、給水管路應安裝旁通閥。

7、主閥前過濾器要定期清洗。

8、此種安裝方式，適用于任何口徑閥門，為以后維修方便，請留足夠大的空間。

9、如主閥裝于蔭井內，主閥四周應有足夠維修空間，主閥為活塞型時入孔須高于主閥上端，便于維修時吊裝活塞。

Y13F-16T活塞式支管減壓閥廣泛應用于樓宇的主管減壓，在局部高壓或突然產生水壓的情況下，保護其后的生活、生產用水。活塞式支管減壓閥是三合一功能多用途減壓閥，自帶不銹鋼過濾網及出口壓力表（選裝），直接可以看到出水的壓力是否適合要求。而且能保證出口壓力在一定壓力時不受進口水口水壓的變化而波動。

該減壓閥廣泛用于高層建筑、城市給水管網水壓過高的區域、礦井及其他場合，以保證給水系統中各用水點獲得適當的服務水壓和流量。鑒于水的漏失率和浪費程度幾乎同給水系統的水壓大小成正比，因此減壓閥具有改善系統運行工況和潛在節水作用，據統計其節水效果約為30％。

活塞式支管減壓閥是全黃銅材料，內部結構非常簡單，做工精細，質量可靠，經久耐用。帶不銹鋼過濾網，不需旁通管，配管極其簡單，能節省大量空間和配管成本。可以裝在任何自來水用設備前面。閥身標有進水方向，最大承壓1.6MPa,頂蓋處有壓力調節螺絲，可以根據自己需要調節不同0.1~0.6MPa的壓力.可滿足多種減壓要求，特別適用于總管減壓系統。

活塞支管減壓閥外形尺寸

YZ11X支管減壓閥采用直接作用隔膜式結構，主要用于各種建筑給水系統、清防系統、中央空調系統、采暖系統等，主要用于高層樓宇供水工程的底層減壓，在局部高壓或突然產生水壓的情況下，使入戶的水壓保持恒定值。它用于支管減壓，可使供水壓力分配更加均衡，避免部分供水超壓，優化高層建筑給水分區。它可代替分區調頻變速水泵，在消防給水系統中可代替分區水泵，用于家用給水系統，可保護所有的水龍頭和其它水器具，內部結構非常簡單無卡阻，性能可靠，經久耐用。

YZ11X支管減壓閥–主要技術參數

類型	型號	公稱壓力 PN（MPa）	公稱通徑 DN（mm）	連接形式	閥體材料	出口壓力 （MPa）	工作溫度
支管減壓閥	YZ11X-16T、YZ11X-25T	1.6、2.5	15～50	內螺紋	青銅	0.05～0.6 （可調）	0～80℃
	YZ11X-16P、YZ11X-25P				不銹鋼

YZ11X支管減壓閥的工作原理

支管減壓閥出口壓力作用在隔膜底面和閥瓣底面，它超過彈簧設定值時，壓縮彈簧作用閥瓣關閉。只要下游無水流動，出口壓力將基本保持在設定值（其變化量僅為入口壓力變化量的8%）；當下游用水時，出口壓力下降，彈簧推開隔膜，打開減壓閥。水流連續流通一陣后，減壓閥的開啟產生自阻尼效應，使啟閉動作趨于平穩。

YZ11X支管減壓閥的特點

1、具有耐臟防水垢的功能，無需過濾器、無需旁通管，配管極其簡單，能節省大量空間和配管成本。

2、出口壓力精密可調，在一般場合下，可以認為出口壓力不受進口壓力的影響（出口壓力的變化量是△P1的8%）。

3、極佳的水力特性，壓力損失小，減壓比可達成10：1以上。

4、可滿足多種減壓要求，特別適用于支管減壓系統。

YZ11X支管減壓閥–外形尺寸

DN	mm	15	20	25	1.432	40	50
	in	1/2	3/4	1	1-1/4	1-1/2	2
H1		31	31	36	42	45	54
H2		60	75	88	93	98	130
L		76.5	76.5	85	98	102	117
ФG		59	73	81	81	85	98

YZ11X支管減壓閥–可能的故障原因

1、霜凍損壞，在寒冷地區注意保濕

2、水流方向裝錯，減壓閥變成止回閥，出口壓力為0。

3、彈簧擰的太緊，無法關閉，減壓閥直通P2=P1。

4、旁通管漏水，使P2偏離設定值，鑒于本減壓閥優越的可靠性和耐久性，建議不安裝旁通管為宜。

YZ11X支管減壓閥的應用示例

當您必須在建筑物上安裝減壓閥時，您有二種選擇：Fig.A和Fig.B

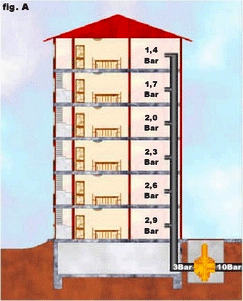

Fig.A 采用干管減壓，使用一只減壓閥，當樓層在5層以下時，可以運用。缺點是每一層樓的水壓均不相同，一只大口徑減壓閥的價格較高。當樓層高過5層時，不可采用。

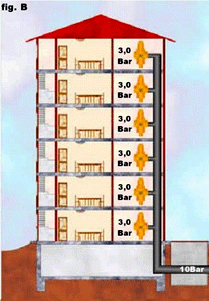

采用支管減壓，每一層樓均使用一只減壓閥，每一層水壓均為3.0bar。既有利于正常使用水，又有利于節約用水，同樣供水壓力，可為26層樓房供水僅需為1-21層安裝減壓閥。（每一層樓層高按3米計，即每升高一層樓，水壓下降0.3bar）如果主管路水壓太高（例如 2），您必須先將水壓降低，再采用支管減壓。

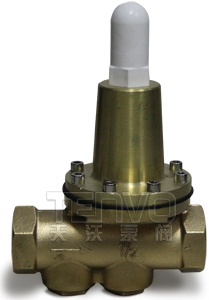

200P減壓閥為一直接作用可調式減壓閥，采用隔膜型水力操作方式，可水平或垂直安裝于給水、消防系統或其它清水系統中。在一定流量范圍內可控制該閥出口壓力為一相對固定值。

200P型為內螺紋連接減壓閥，由閥體、閥蓋、壓縮彈簧、閥桿及膜片等組成，采用閥后壓力直接傳遞作用于膜片下方并與膜片上方壓力保持最佳平衡狀態的結構。具有體型小巧，動作靈敏、快捷、性能可靠、使用壽命長、易于安裝等特點。易于安裝等特點，且附有內置式濾網，可方便整體安裝作業，避免雜物堵塞，使其更加安全可靠。

200P可調式減壓閥在石油、化工、冶金、城建、制藥、食品、飲料、環保等行業應用廣泛。

200P減壓閥–技術參數

型號	公稱壓力（MPa）	閥體試驗壓力（MPa）	閥座試驗壓力（MPa）	最高流速（M/S）	減壓范圍
200P-10T	1.0	1.5	1.1	6	≤0.7MPa
200P-16T	1.6	2.4	1.76

200P減壓閥–主要零件材料

零件名稱	閥體、閥瓣	濾網、螺母、墊片、彈簧壓蓋	彈簧	O型圈
材料	鋁青銅	不銹鋼	60Si2Mn	丁腈橡膠

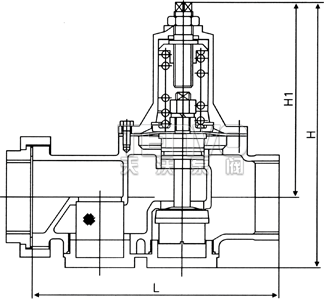

200P減壓閥–主要連接外型尺寸

公稱通徑DN	外形尺寸
	L	H	H1
15	112	170	130
20	112	183	130
25	135	189	143
32	165	242	195
40	192	273	222
50	231	307	252
65	260	282	210

YB13X、YB43X比例式減壓閥適用于高層建筑生活用水，消防用水系統中需要減壓的場合。該閥外形美觀簡單，減壓比例正確，質量可靠，性能穩定，即可減靜壓也可減動壓，它是利用閥體內部活塞兩端不同截面積產生的壓力差，改變閥后的壓力，達到減壓目的。

比例式減壓閥可取代中間水箱，節約建造中間水箱的費用，并可擴大建筑的實際使用面積。

本產品的減壓比為2:1、3:1、4:1、5:1、3:2、4:3、5:2等，也可按用戶要求供應其它比例。

YB13X、YB43X比例式減壓閥–主要技術參數

公稱通徑	公稱通徑	適用介質	適用溫度	法蘭標準	試驗標準	連接形式
1.0、1.6MPa	25～200mm	水、氣體	≤180℃	GB/T17241.6、GB/T9113	GB/T13927、API598	法蘭、內螺紋

YB13X、YB43X比例式減壓閥–性能特點

運用液壓原理控制，結構簡單，新穎合理。比例正確，工作平穩，無噪聲和水外向水錘沖擊，可減動壓和靜壓，安裝簡單方便，使用可靠。能保護供水設備因水壓過高而遭到損壞。

YB13X、YB43X比例式減壓閥–外形尺寸

DN	25	32	40	50	65	80	100	125	150	200
L（B型）	-	-	78	85	102	122	140	160	178	230
